Cómo instalar un Parrot CK3100 y un IPOD en un GOLF V

Os ofrecemos un manual de como instalar un Parrot CK3100 y un IPOD en un GOLF V fabricados entre el 2003 y 2008. El Parrot CK3100 lleva conectores ISO y hay que hacer una modificación para instalarlo en Golf V, válido también para los modelos Touran, Polo, Passat y alguno más. No es válido para los que llevan navegadores MDF3 por llevar las conexiones de mute y entrada de audio diferentes.

Extraer radio Golf V

El primer paso es extraer o sacar la radio para tener acceso a todo el cableado del mismo, veamos como hacerlo:

  1. Primero sacamos la tapa que está justo encima de las salidas de aire, usar en todo el proceso alguna palanqueta de plástico para no dañar los plásticos del salpicadero. Quitar el cable de su correspondiente conector y así liberar la tapa completamente.
    Detalle 1 para extraer la radio del Golf V

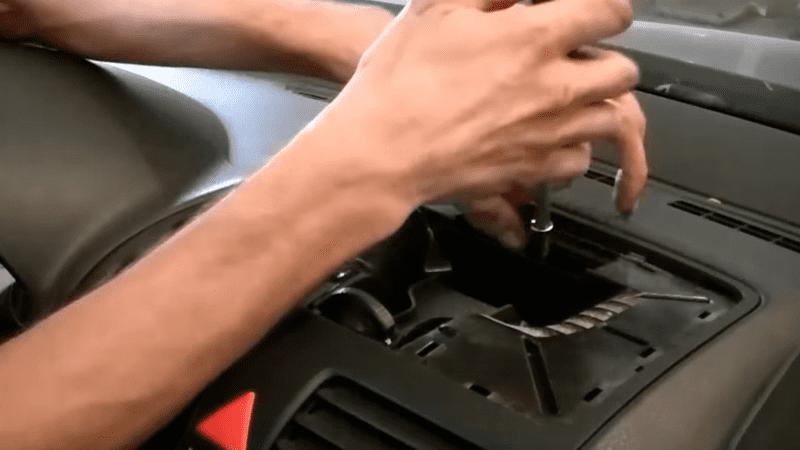

  2. Una vez quitada la tapa retirar un tornillo trasero para poder levantar la parte inferior.
    Sacar radio Golf, quitar tapa superior

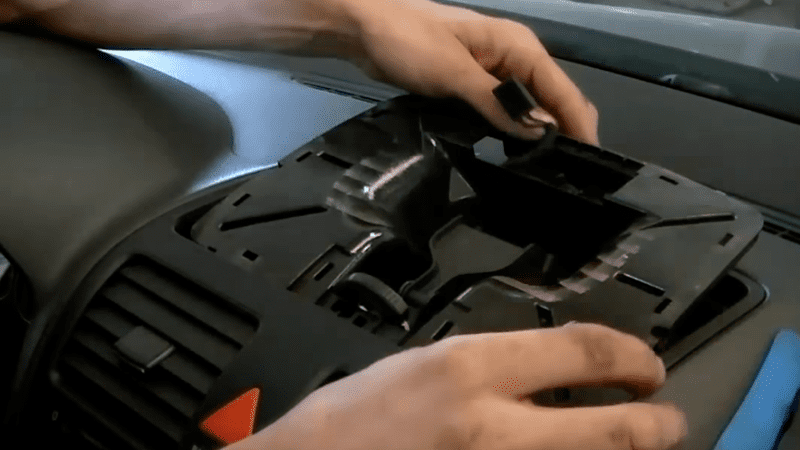

    Extaer radio Golf V 3 paso

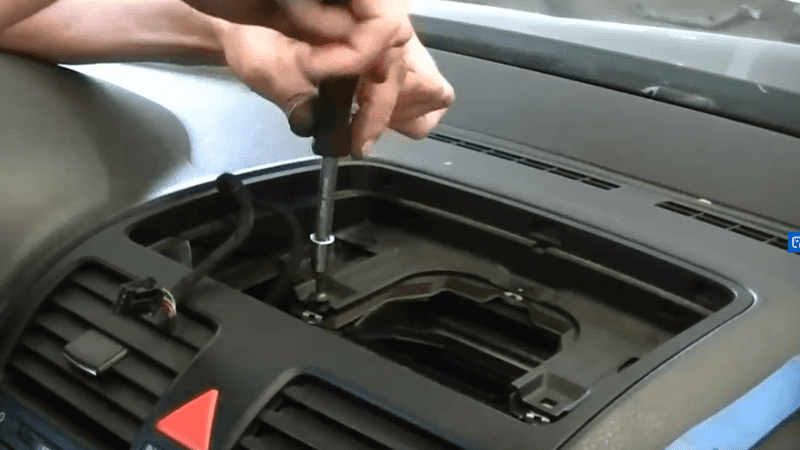

  3. Al quitar la tapa inferior nos encontraremos con otros dos tornillos a quitar:
    Quitar estos tornillos para sacar la radio
  4. Ahora hay que retirar las rejillas de ventilación tirando con cuidado pero con determinación:
    Sacar radio Golf paso 5

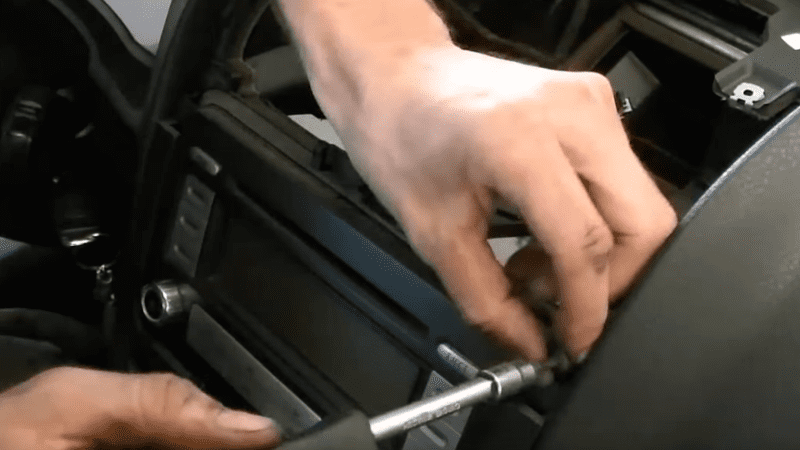

  5. Ahora se pueden ver otros dos tornillos a quitar en la parte superior del marco que rodea toda la radio:
    Sacar radio Golf paso 6

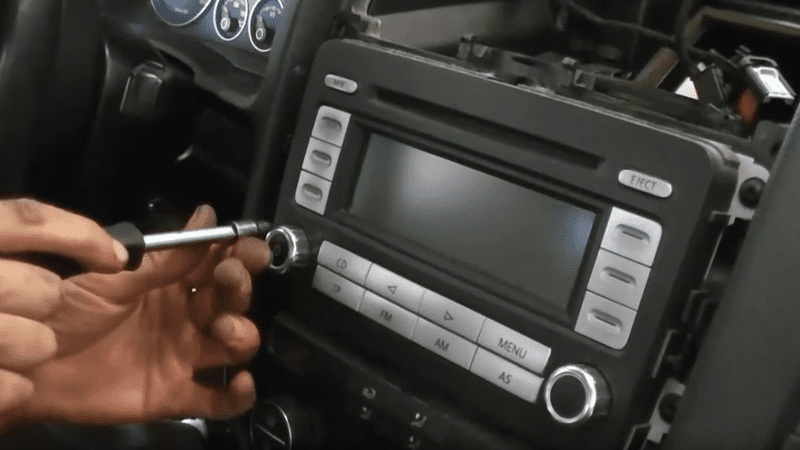

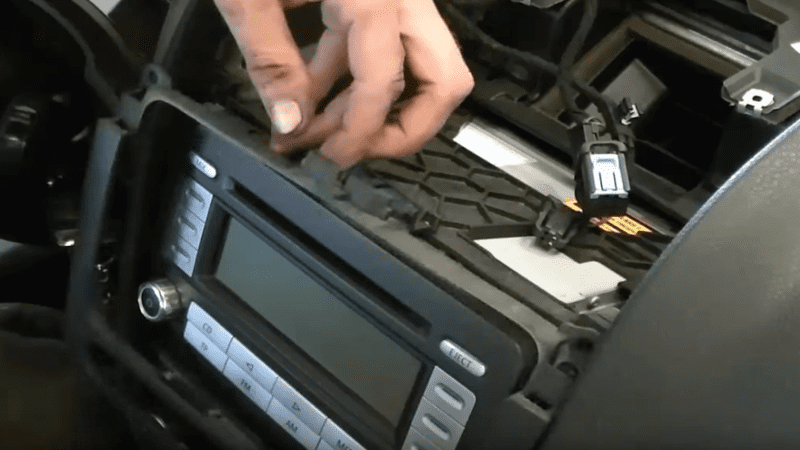

  6. Extraer ahora el marco que dejará a la vista los anclajes de la radio que va sujeta con otros 4 tornillos, se retiran y ya se puede sacar la radio tirando de ella hacia adelante y de esa manera retirar los conectores traseros:
    Sacar radio Golf paso 7
    Sacar radio Golf paso 8

En el siguiente PDF tenéis las instrucciones del cableado y los pasos a seguir para conectar el CK3100 al Golf V:
